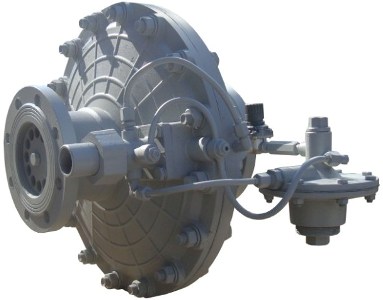

Регулятор давления газа прямоточный с условным проходом Ду=100, РДП-100 предназначен для редуцирования высокого (РДП-100В) или среднего (РДП-100Н) давления, автоматического поддержания выходного давления на заданном уровне не зависимо от изменений расхода и входного давления. Применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации регулятора РДП-100 должны соответствовать климатическому исполнению УХЛ-2 ГОСТ 15150-69. Регулятор рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 95% при температуре плюс 35°С.
|
Технические параметры
Наименование параметра размера |
Значение исполнения |
|
РДП-100Н |
РДП-100В |
|
Диаметр условного прохода входного фланца, Ду, мм |
100 |
100 |
|
Максимальное входное давление, МПа (кгс/см2) |
1,2 (12) |
1,2 (12) |
|
Диапазон настройки выходного давления, МПа |
0,001— 0,06 |
0,03— 0,6 |
Пропускная способность при входном давлении
0,1 МПа, м3/ч
0,3 МПа, м3/ч
0,6 МПа, м3/ч
1,2 МПа, м3/ч |
4200
8200
14800
28000 |
4200
8200
14800
28000 |
Габаритные размеры, мм, не более
— длина
— ширина
— высота |
350
476
593 |
350
476
593 |
|
Присоединение фланцевое |
ГОСТ-12820 |
|
Масса, кг, не более |
45 |
45 |
