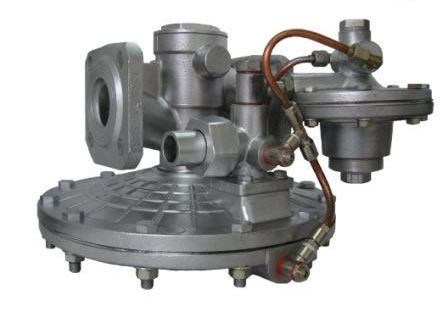

Регуляторы давления газа типа РДБК предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий. Регуляторы обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе, независимо от изменения расхода газа и входного давления.
|
Основные характеристики и номенклатура
|
Параметр |
Наименование |
|
РДБК-1-25 |
РДБК-1-50 |
РДБК-1-100 |
РДБК-1-200 |
| Диаметр условного прохода, мм |
25/32 |
50 |
100 |
200 |
| Максимальное входное давление, МПа (кгс/см2) |
1.2 |
1.2 |
0.6 |
|
Диапазон настройки выходного давления, кПа (кгс/см2)
- РДБК-1
- РДБК-1п |
1-60
60-600 |
| Диаметр седла, мм |
21 |
35 и 25 |
70 и 50 |
105 |
140 |
| Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее |
300 |
900 и 320 |
2816 и 1408 |
5900 |
9500 |
| Эффективная площадь мембраны регулирующего клапана, см2 |
412 |
500 |
930 |
|
| Габаритные размеры, мм строительная длина |
200 |
230 |
350 |
600 |
|
- ширина |
330 |
466 |
537 |
615 |
|
- высота |
260 |
278 |
450 |
711 |
| Фланцы по ГОСТ 12815-80 на условное давление, МПа |
1.6 |
| Масса, кг, не более |
12 |
18 |
65 |
280 |

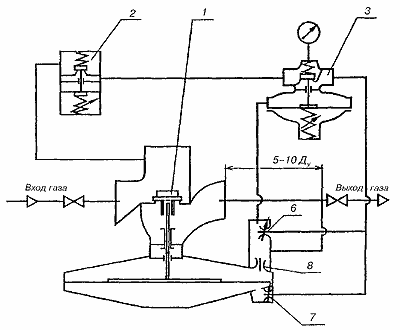

Регулятор давления газа PДБK1
 |
1 — регулирующий клапан;
2 — регулятор управления прямого действия;
3 — регулятор управления низкого давления;
6, 7 — регулируемые дроссели;
8 — дроссель. |
|
| |
|
|
|
|

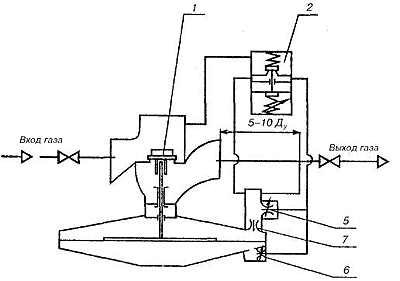

Регулятор давления газа PДБK1П:
 |
1 — регулирующий клапан;
2 — регулятор управления прямого действия;
5, 6 — регулируемый дроссель;
7 — дроссель |
