Краны предназначены в качестве запорных устройств наружного и внутреннего применения на трубопроводах, транспортирующих неочищенный от механических примесей неагрессивный природный газ по ГОСТ 5542-87, сжиженные углеводородные газы, жидкие и газообразные нефтепродукты, вода.
Технические характеристики:

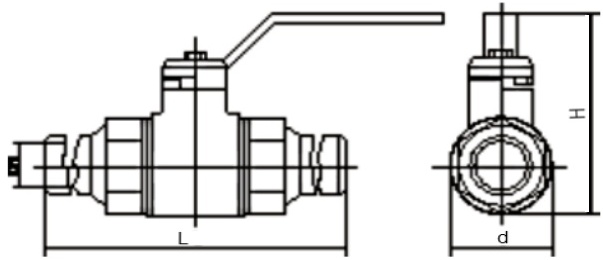

ОБОЗНАЧЕНИЕ |
РАЗМЕРЫ |
МАССА,
кг |
DN |
L |
H |
d |
КШ-15с |
15 |
220 |
110 |
45 |
1.1 |
КШ-20с |
20 |
260 |
110 |
|
1.3 |
КШ-25с |
25 |
260 |
127 |
|
1.9 |
КШ-32с |
32 |
300 |
127 |
|
2.6 |
КШ-40с |
40 |
320 |
160 |
|
4.3 |
КШ-50с |
50 |
330 |
160 |
|
5.2 |
Наименование параметра |
Значение параметра |
Рабочее давление,max МПа (кгс/см2) |
2,5(25) |
Рабочая температура окружающей среды, 0С |
от -40 до +80 |
Герметичность затвора по ГОСТ 9544-93 |
А |
Направление потока среды |
любое |
Материал корпусных деталей |
сталь |
Материал шара |
нерж. сталь |
Уплотнитель затвора |
фторопласт |
|
