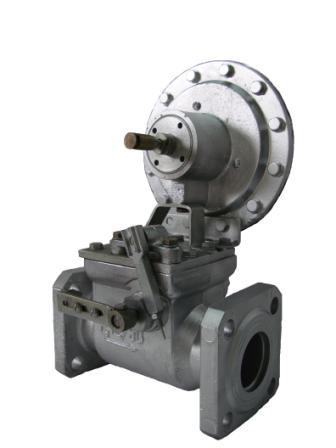

Клапаны предохранительные запорные КПЗ-50Н(В)(С), КПЗ-100Н(В)(С)
Предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Дy 50 и 100 мм низкого, среднего или высокого контролируемого давления.
Регулируемая среда — природный газ по ГОСТ 5542-87.
Соединение — фланцевое по ГОСТ 12820-80 |
Технические параметры
Параметр |
Наименование |
КПЗ-50Н |
КПЗ-50В |
КПЗ-50С |
КПЗ-100Н |
КПЗ-100В |
КПЗ-100С |
Рабочее давление на входе, МПа, не более |
1,2 |
| нижний |
0,0003-0,003 |
0,003-0,03 |
0,01-0,12 |
0,0003-0,003 |
0,003-0,03 |
0,01-0,12 |
| верхний |
0,002-0,075 |
0,03-0,75 |
0,06-0,32 |
0,002-0,075 |
0,03-0,75 |
0,06-0,32 |
| Точность срабатывания, % |
±5 |
| Условный проход Дy, мм |
50 |
100 |
| Строительная длина, мм |
230 |
350 |
| Габаритные размеры, мм ширина |
253 |
| высота |
386 |
450 |
| Масса, кг, не более |
20 |
36 |
|
- корпус
- клапан с резиновым уплотнителем
- ось
- пружина
- пружина
- рычаг
- механизм контроля
- мембрана
- шток
- пружина
- пружина
- упор
- втулка
- втулка
- наконечник
- рычаг
|
